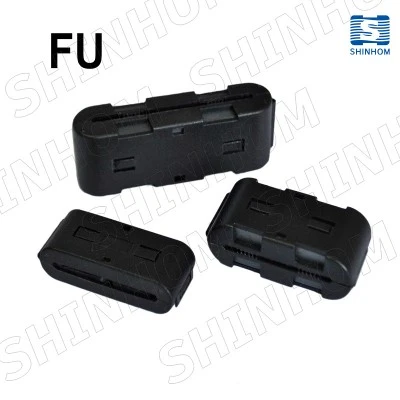

Prichytenie na feritové jadroje vysoko efektívne a pohodlné riešenie na potlačenie EMI/RFI navrhnuté na filtrovanie šumu v rôznych typoch káblov vrátane napájacích káblov, káblov USB, káblov HDMI, zvukových káblov, video káblov a káblov na prenos údajov. Zaklapávacie-feritové jadro obsahuje plastové puzdro zapuzdrujúce feritové magnetické jadro. Vnútri adaptívny pružinový mechanizmus zaisťuje pevné uchytenie káblov rôznych priemerov, čo umožňuje inštaláciu-bez náradia bez potreby ďalších lisovacích procesov. Produkt je dostupný vo viacerých veľkostiach a špecifikáciách impedancie, čo umožňuje flexibilný výber na základe frekvencie rušenia a priemeru kábla. Optimálny výkon filtrovania možno dosiahnuť zvýšením počtu závitov kábla cez jadro alebo použitím viacerých žíl v sérii.
Vlastnosti
- Nasaďte si-dizajn,{1}}bezplatnú inštaláciu nástroja
- Samo{0}}prispôsobivá spona sa hodí pre rôzne káble
- Širokopásmové potlačenie 10MHz–500MHz
- Viac veľkostí pre káble 3,5–35 mm
- Viaceré materiály pre rôzne kapely
- Signál je transparentný, bez skreslenia
- Kryt spomaľujúci horenie UL94 V-0
- Ekologické{0}}materiály v súlade s RoHS
| Rodiny produktov | 1. RIS ✉ | 2. RU FU ✉ |
Aplikácie
- Filtrovanie elektrického vedenia– Spínané napájacie zdroje a AC adaptéry potlačenie EMI
- Filtrovanie dátového kábla– Káble USB, HDMI, VGA, Ethernet
- Filtrovanie audio/video káblov– Audio, video a slúchadlové káble
- Spotrebná elektronika– PC periférie, káble myši a klávesnice
- Automobilová elektronika– Kabeláž svetlometov a elektrické vedenie vozidla
- Priemyselné a vojenské káble– Aplikácie s vysokou{0}}spoľahlivosťou
Často kladené otázky
Otázka: Ako si vyberiem správnu veľkosť vnútorného priemeru?
A:Vyberte jadro s vnútorným priemerom o niečo väčším ako je priemer kábla, aby ste zaistili správne uchytenie. Ak neexistuje presná zhoda, možno použiť väčšiu veľkosť a výkon možno zlepšiť zvýšením počtu závitov kábla cez jadro.
Otázka: Čo mám robiť, ak potlačenie EMI nie je dostatočné?
A:Potlačenie môžete zvýšiť viacnásobným navinutím kábla cez jadro alebo použitím viacerých žíl v sérii. Je tiež dôležité zabezpečiť, aby bol vybraný materiál optimalizovaný pre cieľový frekvenčný rozsah rušenia.
Otázka: Zapne sa Ovplyvňuje feritové jadro kvalitu signálu?
A:No.Snap On Ferrite Core tlmí iba vysoko-frekvenčný šum a neskresľuje prenášaný signál, čím nezabezpečuje žiadny vplyv na kvalitu prenosu zvuku, videa alebo dát.
