Zabezpečenie integrity signálu a ochrana citlivých komponentov RF nie je iba technickou výzvou - Je to finančný imperatív.
Predstavte si toto: Práve ste si zapojili svojenový RF systém, a všetko sa zdá byť v poriadku -, kým neočakávané odrazené vlny nezasiahli späť do vášho zosilňovača napájania. Výsledok? Performance klesá a nakoniec tento drahý zosilňovač predčasne zlyhá. Tento scenár je príliš bežný v odvetviach, ako sú telekomunikácie, radar a bezdrôtová infraštruktúra.
Root vinníkom je často pomer stojacich vĺn napätia (VSWR) - nesúlad, ktorý môže spôsobiť značné škody, ak nie je správne spravované. Našťastie sú koaxiálne izolátory špeciálne navrhnuté tak, aby chránili váš systém tým, že umožňujú RF signálov cestovať iba jedným smerom a efektívne blokujú škodlivé odrazy.
Ale ako si vyberiete ten správny? Poďme to rozobrať.
Kritická úloha koaxiálnych izolátorov pri ochrane VSWR
VSWR meria účinnosť prenosu energie zo zdroja na zaťaženie cez prenosovú linku. Vysoký VSWR naznačuje nesúlad impedancie, ktorý spôsobuje, že sila sa odráža späť k zdroju. To nielen znižuje účinnosť systému, ale môže tiež vytvárať nadmerné teplo a viesť k zlyhaniu citlivých komponentov, ako sú zosilňovače výkonu1.
Koaxiálne izolátory slúžia ako vrátnici v RF Systems. Minimalizujú vplyv VSWR pomocou:
Izolácia zdroja od odrazeného výkonu.
Zabezpečenie integrity signálu znížením straty vloženia.
Zlepšenie stability systému za rôznych podmienok zaťaženia.
Napríklad v základných staniciach 5G alebo na vysokom - Power Radar Systems, kde sú zosilňovače výkonnosti nákladné a kritické, integrácia robustného koaxiálneho izolátora nie je len voľbou - Je to nevyhnutnosť spoľahlivosti a dlhovekosti.
Nasledujúca tabuľka sumarizuje tieto kľúčové špecifikácie a ich dôležitosť:
| Špecifikácia | Čo to znamená | Prečo na tom záleží | Typická hodnota/príklad |
|---|---|---|---|
| Frekvenčný rozsah | Rozsah frekvencií, pre ktorý je izolátor navrhnutý. | Musí sa zhodovať s operačnou skupinou vášho systému, aby sa zabezpečila správna funkčnosť. | napr. 3,3–3,8 GHz pre 5G3 |
| Izolácia (DB) | Množstvo útlmu odrazených signálov. | Vyššia izolácia poskytuje lepšiu ochranu pre váš výkonový zosilňovač. | Min . 20 db3 |
| Strata vloženia (DB) | Množstvo signálového výkonu stratené prechádza zariadením. | Nižšia strata vloženia znamená vyššiu účinnosť systému a menšiu degradáciu signálu. | Max . 0.3 - 0,4 db3 |
| Vswr | Opatrenia zladenia impedancie; Hodnota 1: 1 je perfektná. | Nižšia VSWR označuje lepšie zladenie, znižovanie úvah a zlepšenie výkonu. | Max . 1.2: 13 |
| Manipulácia s energiou (W) | Maximálny výkon vpred a spätný výkon, ktorý izolátor zvládne. | Musí prekročiť úroveň energie vášho systému, aby sa predišlo poškodeniu. | e.g., 100W, 200W, 300W6 |
| Typ konektora | Typ rozhrania (napr. SMA, N). | Zabezpečuje fyzickú kompatibilitu a udržuje integritu signálu. | SMA Female7 |
| Prevádzková teplota | Teplotný rozsah, v ktorom izolátor vykonáva, ako je uvedené. | Kritické pre spoľahlivosť v drsnom prostredí (napr. Vonkajšie telekomunikačné vybavenie). | napr., -40 stupňa až +85 Stupeň 3 |
Zamerané na 3,5 GHz a 100 W koaxiálne izolátory

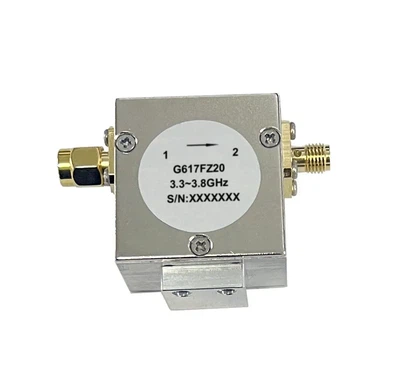

Frekvenčný rozsah 3,5 GHz je rozhodujúci pre aplikácie 5G NR. Izolátory v tomto pásme, ako napríklad tie, ktoré sú navrhnuté pre 3,3–3,8 GHz, musia ponúknuť nízku stratu vloženia (napr. Menej ako alebo rovnajúce sa 0,4 dB), vysoká izolácia (napr. Väčšia alebo rovná 20 dB) a vynikajúca VSWR (napr.
Podobne sú 100W koaxiálne izolátory bežné v strednom - výkonových aplikáciách, ako sú komerčné transceivery, menšie radarové systémy a rôzne komponenty bezdrôtovej infraštruktúry. Tieto izolátory musia zvládnuť významné úrovne energie pri zachovaní tepelnej stability a elektrického výkonu.
Prečo je váš výber výrobcu dôležitý
Výrobca koaxiálneho izolátora, ktorý si vyberiete, je rovnako dôležitý ako samotné špecifikácie. Renomovaný výrobca nepredáva iba komponenty; Poskytujú:
Technická odbornosť: pomoc pri výbere správneho produktu pre vašu aplikáciu.
Konzistentná kvalita: Spoľahlivý výkon podporovaný prísnym testovaním.
Možnosti prispôsobenia: Schopnosť prispôsobiť výrobky konkrétnym potrebám, podobne ako prispôsobené izolátory vlnovodov UMT.
Long - Podpora termínu: záruka a po - predajná služba, zabezpečujúc chránenie vašej investície.
Dolné alebo vypnuté - Izolátory špecifikácií môžu ušetriť náklady vopred, ale môžu viesť k zlyhaniam systému, prestojom a drahým opravám -, čo z dlhodobého hľadiska stojí oveľa viac.
