Pri navrhovaní moderných elektronických obvodov je výber správnej tlmivky SMD len zriedka čisto elektrickým rozhodnutím. Inžinieri musia vyvážiť výkon, kontrolu EMI, obmedzenia veľkosti a náklady - a jednou z najčastejších otázok, ktoré vyvstávajú, je, či použiťtienená alebo netienená tlmivka SMD.
Na prvý pohľad sa môže zdať rozdiel jasný. V praxi však môže výber výrazne ovplyvniť stabilitu obvodu, hlučnosť a dlhodobú-spoľahlivosť.
Pochopenie základného rozdielu
Primárny rozdiel medzi tienenými a netienenými induktormi SMD spočíva v tom, ako sa riadi magnetické pole.
Netienené tlmivky umožňujú ich magnetickému poľu voľne vyžarovať do okolitého priestoru. Táto otvorená štruktúra často vedie k nižším nákladom a v niektorých prípadoch vyššej účinnosti v dôsledku znížených strát v jadre. Zvyšuje to však aj riziko elektromagnetického rušenia (EMI), najmä v kompaktných alebo na hluk -citlivých dizajnoch.
Tienené induktory SMD naproti tomu používajú magnetickú alebo kompozitnú štruktúru na obmedzenie magnetického poľa v komponente. Toto obmedzenie výrazne znižuje vyžarovaný hluk a minimalizuje interakciu s blízkymi stopami a komponentmi -, čo je rastúci problém v dnešných-rozloženiach plošných spojov s vysokou hustotou.
Keď majú netienené tlmivky SMD zmysel
Netienené tlmivky majú stále miesto v modernej elektronike, najmä v dizajnoch, kde je priestor na rozloženie veľkorysý a EMI je menej kritické.
Často sú vhodné pre:
Jednoduché výkonové obvody s nízkou hustotou komponentov
Spotrebná elektronika-citlivá na náklady
Aplikácie, kde rozstup medzi komponentmi prirodzene znižuje rušenie
V týchto scenároch môžu netienené induktory poskytovať prijateľný výkon bez zbytočných nákladov alebo zložitosti.
Prečo sa tienené tlmivky stávajú preferovanou voľbou
Ako sa elektronické systémy zmenšujú a integrujú, riadenie EMI sa posunulo zo sekundárneho hľadiska na primárnu konštrukčnú požiadavku. Tienené tlmivky SMD riešia túto výzvu priamo.
Bežne sa vyberajú pre:
DC-jednosmerné konvertory a integrované obvody na správu napájania
Kompaktná priemyselná a automobilová elektronika
Vysokoprúdové aplikácie, kde by magnetické spojenie mohlo destabilizovať blízke obvody
Návrhy vyžadujúce predvídateľný, opakovateľný výkon v rámci výrobných šarží
Znížením rozptylových magnetických polí pomáhajú tienené induktory zachovať integritu signálu a zjednodušiť súlad s normami EMC -, čo často šetrí čas pri certifikácii a riešení problémov.
Inžinieri by mali zvážiť{0}}obchodné výkony
Rozhodnutie nie je len o tienení. Kľúčové parametre ako naprDC odpor (DCR), prúdové hodnotenie, tepelné správanie a charakteristiky saturácie tiež zohrávajú úlohu.
Tienené induktory zvyčajne ponúkajú:
Lepší výkon EMI
Stabilnejšia indukčnosť pri zaťažení
Vylepšené správanie v hustých rozloženiach
Netienené induktory môžu poskytovať:
Nižšie náklady
Mierne vyššia účinnosť v určitých prostrediach s nízkou{0}}hlučnosťou
Optimálna voľba závisí od celého kontextu systému, nielen od samotnej induktora.
Kde zapadajú tienené tlmivky SMD série LPS

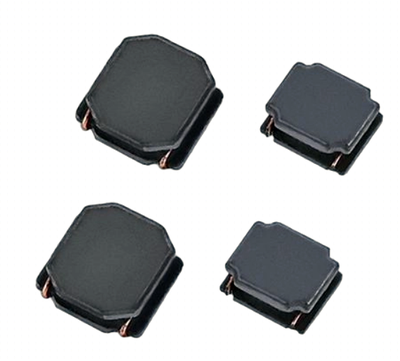

Tu sa stáva dôležitým{0}}dizajn na úrovni produktu. Tlmivky SMD série LPS sú navrhnuté tak, aby uspokojili rastúci dopyt pokompaktné, tienené výkonové tlmivkyktoré spoľahlivo fungujú v aplikáciách s -obmedzeným priestorom a v aplikáciách citlivých na hluk-.
S nízkym jednosmerným odporom, schopnosťou manipulácie so silným prúdom a účinným magnetickým tienením sú tlmivky LPS vhodné pre moderné obvody správy napájania, kde musí súčasne existovať účinnosť a potlačenie EMI. Ich dizajn-upevnenia na povrch tiež podporuje automatizovanú montáž, vďaka čomu sú praktické pre sériovú výrobu.
Pre inžinierov pracujúcich na DC-DC konvertoroch, vstavaných napájacích moduloch alebo husto osadených PCB môžu tienené riešenia, ako je séria LPS, znížiť riziko návrhu a zároveň zlepšiť celkovú robustnosť systému.
Výber s dôverou
Otázkou nakoniec nie je, či sú tienené alebo netienené induktory „lepšie“, ale ktorá možnosť najlepšie vyhovuje požiadavkám vašej aplikácie. Ako sa systémy stále zmenšujú a očakávania výkonu rastú, priestor na chyby sa zužuje.
Pochopenie toho, ako tienenie ovplyvňuje skutočné-správanie obvodov, pomáha inžinierom robiť informované rozhodnutia na začiatku cyklu návrhu - dlho predtým, ako sa problémy s EMI objavia pri testovaní alebo výrobe.
Ak skúmate riešenia tienených tlmiviek SMD alebo hodnotíte možnosti pre váš ďalší návrh napájania, séria LPS od SHINHOM ponúka vyvážený prístup k výkonu, spoľahlivosti a spracovateľnosti.
Pre technické podrobnosti alebo aplikačnú podporu nás neváhajte kontaktovať nasales@shinhom.com.
