Olovnatý induktormajú nízku cenu, veľký objem, široký sortiment tlmiviek a kompletné typy. Je vhodný pre produkty s veľkou veľkosťou vstavanej dosky plošných spojov. Napríklad: stereo, domáce spotrebiče, auto DVD a tak ďalej
Klasifikácia olovených tlmiviek: farebné prstencové tlmivky, H - font tlmivky, trojkolíkové tlmivky, horizontálne tlmivky, spoločné tlmivky, toroidné tlmivky.
1. Farebné prstencové tlmivky, bežne používané ako pamäťové prvky, sú zapojené paralelne s elektrolytickými kondenzátormi, aby vytvorili LC ladené obvody. Základným princípom činnosti je nabíjanie, vybíjanie, usmerňovanie alebo oscilácia, s ladením a výberom frekvencie.
2. Induktor písma, všeobecne používaný na prispôsobenie obvodov a kontrolu kvality signálu, spojený s napájaním, tlmivkou, transformátorom, filtrovaním, rezonanciou a ďalšími funkciami.
3.Toroidná indukčnosť, všeobecne používaná v DC/DC zostupnom obvode, LC rezonančnom obvode alebo s kondenzátorom na vytvorenie LC filtračného obvodu, má úlohu konverzie elektromagnetickej indukcie.
| Produktové rodiny | 1. AIRD | 2. Veliteľstvo | 3. LCH | 4. LCHA |
| 5. LCHB | 6. LGA | 7. LGB-C | 8. LGS | |
| 9. LTM | 10. RC | 11. AIFC |

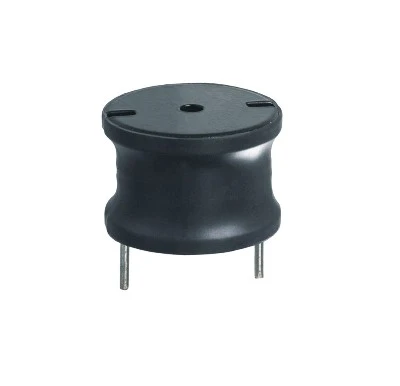

Radiálne vysokoprúdové výkonové tlmivky s priechodným otvorom
VLASTNOSTI:
· Nízkoprofilová výkonová induktorNízka DCR olovená výkonová induktor
· Prevádzková teplota: -20 až 85 stupňov Celzia (obsahuje ohrievaciu špirálu)
· Kontrola vzhľadu: vizuálna kontrola bez vonkajšej chyby
· Tepelná odolnosť pretaveného spájkovania: 240 Izolačný odpor:
nad 100 M ohmov pri 100 V DC medzi drôtom a jadrom
· Dielektrická pevnosť: žiadne dielektrické poškodenie pri 100 V DC pre jedného
minútu medzi drôtom a jadrom
· Teplotná charakteristika: koeficient indukčnosti (0 až 2,000) x 10-6/(-25 až +80)
odchýlka indukčnosti v rámci ±5.0 %, po 96 hodinách
· Charakteristika vlhkosti: pri 90 až 95% relatívnej vlhkosti pri 40 ±2
a jednohodinové sušenie za normálnych podmienok
· Odchýlka indukčnosti v rozmedzí ±5.{1}} % po vibrácii počas jednej hodiny
· Odolnosť voči vibráciám: v každej z troch orientácií pri vibrácii
(10-55-10Hz) s amplitúdou pp 1,5 mm
APLIKÁCIE:
· Spínací výkon a vyhladzovacie obvody.
· Používa sa ako tlmivka pre vysokofrekvenčné SMP.
· Protiopatrenie proti vlneniu hrotov.
· DC/DC meniče.
· IP a OP zariadenia
Séria v tejto rodine
| Produktová séria | L(µH) | DCR Max (Ω) | IDC Max(A) | |
| AIRD 01 | 1.0-560 | 0.003-0.696 | 0.8-9.0 | ✉ |
| AIRD 02 | 1.0-2200 | 0.003-1.54 | 0.8-11.4 | ✉ |
| AIRD 03 | 1.0-4700 | 0.003-1.86 | 1.0-21.0 | ✉ |
| AIRD 04 | 1.8-15000 | 0.002-3.39 | 1.3-27.0 | ✉ |
| AIRD04A | 2.2-3900 | 0.0028-1.38 | 1.4-28.2 | ✉ |
| AIRD05 | 1.8-15000 | 0.002-2.17 | 2.0-3.5 | ✉ |
| AIRD06 | 4.7-47000 | 0.002-6.19 | 1.4-35 | ✉ |
| AIRD06A | 2.2-10000 | 0.0021-2.75 | 1.4-34.7 | ✉ |
| AIRD07A | 1.0-6800 | 0.0018-1.854 | 1.5-44 | ✉ |
| AIRD08 | 5.6-100000 | 0.0021-6.652 | 1.4-55 | ✉ |
Vysokoprúdové výkonové tlmivky
VLASTNOSTI:
· Veľkosť: 15,5 mm x 11 mm x 8 mm
·Aktuálne hodnotenie:až 50 Apk
·Rozsah indukčnosti: 0,14μH až 2,25μH
· Zvláda vysoké prechodové prúdové špičky bez saturácie
· Ultra nízky bzučivý hluk vďaka kompozitnej konštrukcii
·Vyhovuje smernici RoHS 2002/95/EC
·Prevádzková teplota a skladovacia teplota: -40 stupeň - +125 stupeň .
APLIKÁCIE:
·PDA/notebook/desktop/serverové aplikácie
· Vysokoprúdové POL prevodníky
· Nízkoprofilové napájacie zdroje s vysokým prúdom
· Zariadenia napájané z batérie
· DC/DC meniče v distribuovaných energetických systémoch
· DC/DC prevodník pre Field Programmable Gate Array (FPGA)
Séria v tejto rodine
| Produktová séria | Indukčnosť L{{0}}(µH)±15% 0Adc | Tepelný menovitý prúd DC(A) | saturačný prúd DC(A) | DCR Max (mΩ) | |
| HQ1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| HQ1108 | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |
Radiálne výkonové tlmivky s priechodným otvorom
VLASTNOSTI:
· Axiálny a radiálny olovený výkonový induktor
· UL-polyolefínová zmršťovacia hadička
· Olovnatý induktor s feritovým jadrom
· Vysoký prúd, vysoká spoľahlivosť
· Nízkoodporové, AC sieťové filtre
· Radiálne tlmivky
· Tienená radiálna tlmivka
· Širokopásmové tlmivky
· Axiálne olovené pevné tlmivky
· Dostupné v malom, strednom a veľkom množstve
· Okolitá teplota -40 stupňov až +85 stupňov s (40 stupňovým nárastom) Irms prúdom.
· Maximálna teplota dielu +125 stupňov (okolie + nárast teploty).
· Komponent skladovacej teploty: -40 stupňov až +125 stupňov .
· Balenie podnosu alebo pásky: -40 stupňov až +80 stupňov
APLIKÁCIE:
· Filtrovanie signálu, EMI a napájací filter
· DC/DC meniče/spínané zdroje pre malé a stredné napätie
· Napájanie pre LED
Séria v tejto rodine
| Produktová séria | Označovanie | Indukčnosť L(µH) | DCR(Ω) | IDC(A) | |
| LCH0605 | 102-220 | 22-1000 | 0.18-7.06 | 0.13-0.90 | ✉ |
| LCH0606 | 102-220 | 22-1000 | 0.11-4.45 | 0.19-1.27 | ✉ |
| LCH0805 | 100-822 | 10-10000 | 0.07-55.7 | 0.081-2.50 | ✉ |
| LCH0807 | 100-822 | 10-10000 | 0.05-33.0 | 0.084-2.90 | ✉ |
| LCH0809 | 100-822 | 10-47000 | 0.04-96.4 | 0.038-2.60 | ✉ |
| LCH1010 | - | 68-18000 | 0.115-25 | - | ✉ |
| LCH1006-4W | - | 2.2-1000 | 0.0085-2.1 | 0.45-7.9 | ✉ |
Výkonové tlmivky Axial Ul Tube s priechodným otvorom
VLASTNOSTI:
Drôtená konštrukcia
Polyolefínové zmršťovacie hadičky
Vynikajúce environmentálne vlastnosti
Vysoká spoľahlivosť
Vysoká indukčnosť a nižší RDC
Axiálny a radiálny olovený výkonový induktor
UL polyolefínová zmršťovacia trubica
Olovnatý induktor s feritovým jadrom
Silnoprúd
Vysoká spoľahlivosť
Nízky odpor
Radiálne tlmivky
Axiálne olovené pevné tlmivky
Prevádzková teplota: -55 stupňov až +125 stupňov
APLIKÁCIE:
Plynulý výstup v napájacom zdroji;
Chopper ovládanie;
Plynulý výstup (LPF) vo veľkom prúdovom digitálnom zosilňovači
Výstupný vyhladzovací obvod spínaného zdroja;
Filtre na elektromagnetické rušenie (EMI) a rádiofrekvenčné rušenie (RFI);
Iné oscilačné obvody
Napájacie zdroje
Ovládanie SCR a TRIAC
Potlačenie RFI
Filtre
Spínacie regulátory
Séria v tejto rodine
| Produktová séria | L(µH) | DCR Max (Ω) | Isat Max (A) | IDC Max (A) | |
| LCHA0410 | 3.9-10000 | 0.06-75.0 | 52-1800 | 30-1500 | ✉ |
| LCHA0617 | 3.9-18000 | 0.019-48.3 | 0.091-7.3 | 0.039-1.7 | ✉ |
| LCHA1122 | 3.9-100000 | 0.007-89.7 | 0.081-15.5 | 0.065-4.0 | ✉ |
| LCHA1425 | 3.9-150000 | 0.007-84.3 | 0.06-47.0 | 0.070-6.0 | ✉ |
Radiálne UL trubkové výkonové tlmivky s priechodným otvorom
VLASTNOSTI:
Drôtená konštrukcia
Vynikajúce environmentálne vlastnosti
Vysoká spoľahlivosť
Vysoká indukčnosť a nižší RDC
Prevádzková teplota: -55 stupňov až +125 stupňov
Zmršťovacia trubica: Nehorľavý typ UL VW-1
APLIKÁCIE:
Napájacie zdroje, nabíjačka batérií, menič, konvertor
EV auto, Automobilový priemysel
Domáca aplikácia
Lekárska
Riadenie prístupu
IT vybavenie
CCTV bezpečnosť
LED osvetlenie
Séria v tejto rodine
| Produktová séria | L(µH) | DCR(Ω) | IDC (mA) | |
| LCHB0406 | 1.0-25000 | 0.035-180 | 20-2000 | ✉ |
| LCHB0608 | 3.3-150000 | 0.016-520 | 16-3500 | ✉ |
| LCHB0707 | 1.0-1500 | 0.006-5.0 | 160-5000 | ✉ |
| LCHB0806 | 22-1000 | 0.11-4.45 | 190-1270 | ✉ |
| LCHB0807 | 2.2-1500 | 0.011-3.5 | 180-4000 | ✉ |
| LCHB0810 | 3.3-100000 | 0.012-180 | 28-5000 | ✉ |
| LCHB0912 | 10-1000 | 0.027-2.1 | 450-4500 | ✉ |
| LCHB1010 | 3.3-15000 | 0.01-24 | 120-5900 | ✉ |
| LCHB1012 | 10-1000 | 0.022-1.7 | 560-5300 | ✉ |
| LCHB1016 | 10-47000 | 0.031-56 | 95-5000 | ✉ |
| LCHB1018 | 4.7-100000 | 0.008-89.7 | 60-6000 | ✉ |
| LCHB1213 | 10-10000 | 0.023-10 | 240-5100 | ✉ |
| LCHB1415 | 10-47000 | 0.015-27 | 150-5000 | ✉ |
Axiálne tlmivky s konformným povlakom s priechodným otvorom
VLASTNOSTI:
Kompaktný dizajn, malý a ľahký
Prispievajte k vysokým Q a vlastným rezonančným frekvenciám
Náter: epoxidová živica zaisťuje odolnosť proti vlhkosti pre dlhú životnosť
Typ lepenia je vhodný pre automatické zariadenia
Prevádzková teplota: -25 stupňov až +105 stupňov
Skladovacia teplota: -40 stupňov až +85 stupňov
APLIKÁCIE:
Spotrebná elektronika, ako sú videorekordéry, televízory, audio zariadenia
Mobilná komunikácia
Prenosné komunikačné zariadenia
Prenosné počítače
DC/DC prevodníky atď.
LCD televízor
Séria v tejto rodine
| Produktová séria | L(µH) | Tolerancia (%) | Q min | L testovacia frekvencia (MHz) | SRF (MHz) | DCR(Ω) | IDC (mA) | |
| LGA0204 | 0.22-220 | 10-20 | 35-40 | 0.796-25.2 | 3.5-150 | 0.4-38 | 24-400 | ✉ |
| LGA0305 | 0.22-270 | 10-20 | 35-50 | 0.796-25.2 | 2.8-150 | 0.4-19 | 65-400 | ✉ |
| LGA0307 | 0.22-1000 | 10 | 35-50 | 0.796-25.2 | 1.4-150 | 0.4-33 | 40-400 | ✉ |
| LGA0410 | 0.22-1000 | 10-20 | 30-80 | 0.796-25.2 | 1.4-300 | 0.1-14 | 100-1400 | ✉ |
| LGA0510 | 470-10000 | 10 | 20-60 | 0.252-0.796 | 0.35-1.9 | 7.7-105 | 25-126 | ✉ |
| LGA0512 | 1.0-33000 | - | 10-40 | 0.0796-7.96 | 0.2-300 | 0.022-250 | 8-3800 | ✉ |
| LGA0514 | 1.0-10000 | - | 10-35 | 0.0796-7.96 | 0.4-300 | 0.022-42 | 60-3800 | ✉ |
| LGA0612 | 470-10000 | 10 | 40-50 | 0.252-0.796 | 0.3-2.0 | 1.9-45.3 | 60-340 | ✉ |
Radiálny zapuzdrený výkonový induktor s priechodným otvorom
VLASTNOSTI:
Plastové puzdro
Vodotesná štruktúra Feritové jadro
Vynikajúca mechanická pevnosť
Výborná spájkovateľnosť
Vysoká spoľahlivosť
Prevádzková teplota: -40 stupňov až +105 stupňov
Skladovacia teplota: -40 stupňov až +105 stupňov
APLIKÁCIE:
VCR, PDP, LCD, TV
Automobilové systémy
Počítačové periférne zariadenia
GPS, DC/DC prevodník, XDSL modem
Elektronické hry
Komunikačné zariadenia
Všeobecné elektronické aplikácie
Séria v tejto rodine
| Produktová séria | L(µH) | Testovacia frekvencia (kHz) | DCR Max (Ω) | IDC Max (A) | |
| LGB0709C | 1.0-1500 | 1 | 0.006-5 | 0.16-5 | ✉ |
| LGB0809C | 2.2-1500 | 1 | 0.011-3.5 | 0.21-4 | ✉ |
| LGB0810C | 22-2000 | - | 0.05-3.2 | 0.23-1.3 | ✉ |
| LGB1012C | 22-2000 | - | 0.031-1.82 | 0.39-2.2 | ✉ |
| LGB1015C | 22-2000 | - | 0.03-1.90 | 0.39-2.26 | ✉ |
| LGB1112C | 3.3-15000 | 1 | 0.01-24 | 0.12-5.9 | ✉ |
| LGB1315C | 10-100000 | 1 | 0.023-10 | 0..24-5.1 | ✉ |
DIP tienené výkonové tlmivky
VLASTNOSTI:
Na vonkajšej strane tieneného induktora je magnetické tienenie,
ktorý má dobrý anti-EMI účinok, znižuje elektromagnetické
interferenciu induktora s vonkajším svetom a oslabuje
interferenčný efekt elektromagnetického poľa generovaného o
obvod na iných komponentoch.
Magneticky tienená konštrukčná silová tlmivka
Tepelne odolná lisovaná živicová tlmivka
Tienená výkonová tlmivka s nízkym DCR a veľkým prúdom
Rozsah prevádzkovej teploty: -40 ~ 125 stupňov
APLIKÁCIE:
VCR, AC/DC DC/DC meniče
Videokamery
Komunikačné systémy
Automobilové systémy
Televízory z tekutých kryštálov
Dodávatelia energie
Sieťové systémy
Počítačové periférne zariadenia
Séria v tejto rodine
| Produktová séria | L(µH) | DCR Max (mΩ) | IDC Max(A) | Povolený maximálny prúd (A) | |
| LGS1213B | 10-47 | 30-100 | 4.5-10 | 4.0-8.0 | ✉ |
| LGS1218B | 10-47 | 30-100 | 4.5-10 | 5.0-10 | ✉ |
| LGS1619 | 10-47 | 8.5-30 | 3.5-10 | 7-12 | ✉ |
| LGS1622 | 10-47 | 10-30 | 5-12 | 8-11 | ✉ |
| LGS1622B | 10-47 | 20-55 | 8-15 | 6-9 | ✉ |
Lisované netienené RF cievky
VLASTNOSTI:
Drôtená konštrukcia
Vysoká spoľahlivosť
Axiálne olovené pevné tlmivky
Lisovaný polypropylén
Pracovná teplota: -55 stupeň až +85 stupeň
{{0}}~0,68uH: jadro z termosetového plastu
0.68~1000uH: Feritové jadro
APLIKÁCIE:
VCR, AC/DC DC/DC meniče
Videokamery
Komunikačné systémy
Automobilové systémy
Televízory z tekutých kryštálov
Dodávatelia energie
Sieťové systémy
Počítačové periférne zariadenia
Séria v tejto rodine
| Produktová séria | L(µH) | SRF (MHz) | DCR Max (Ω) | IDC Max (mA) | |
| LTM0409 | 0.15-240 | 5.9-525 | 0.03-7.8 | 115-2740 | ✉ |
| LTM0511 | 0.1-1000 | 3.0-400 | 0.025-30 | 100-3000 | ✉ |
Vysokoprúdové radiálne tyčové tlmivky s priechodným otvorom
VLASTNOSTI:
Materiál s vysokou saturáciou
Polyolefínové zmršťovacie hadičky
Nízky DC odpor
Vysoká spoľahlivosť Nízke náklady
Prevádzková teplota: -40 stupňov až +105 stupňov
Skladovacia teplota: -40 stupňov až +105 stupňov
APLIKÁCIE:
Spínacie regulátory
Filtre na potlačenie RFI
Ovládanie SCR a TRIAC
Automobilové systémy
Séria v tejto rodine
| Produktová séria | L(µH) | SRF (MHz) | DCR Max (Ω) | IDC Max (A) | |
| RC0205 | 1.0-1.2 | 180-200 | 0.04 | 0.56 | ✉ |
| RC0310 | 1.8-4.7 | 90-160 | 0.026-0.07 | 0.76-1.90 | ✉ |
| RC0415 | 4.7-10 | 70-90 | 0.024-0.08 | 1.0-2.26 | ✉ |
| RC0520 | 10-27 | 36-60 | 0.04-0.15 | 1.0-2.65 | ✉ |
| RC0630 | 4.7-56 | 30-85 | 0.005-0.14 | 1.57-16.08 | ✉ |
Miniinduktorové vysoké "Q" ploché cievky
VLASTNOSTI:
Feritové jadro
Drôtená konštrukcia
Úzky dizajn pre hustú montáž
Vysoká spoľahlivosť, ideálne pre automatické vkladanie
Malá veľkosť, nízke náklady
Široký rozsah hodnôt indukčnosti
Vysoký Q SRF
APLIKÁCIE:
VCR, PDP, LCD, TV
Automobilové systémy
Počítačové periférne zariadenia
GPS, DC/DC prevodník, XDSL modem
Elektronické hry
Komunikačné zariadenia
Všeobecné elektronické aplikácie
Séria v tejto rodine
| Produktová séria | L(µH) | Frekvencia (MHz) | DCR Max (Ω) | IDC Max (A) | |
| AIFC1008 | 1.0-4700 | 0.25-7.9 | 0.01-29.9 | 0.11-7.0 | ✉ |
| AIFC1010 | 1.0-10000 | 0.252-7.96 | 0.015-70 | 0.07-7.0 | ✉ |
Shinhom je odhodlaný nastaviť vysokú latku dokonalosti pre odvetvia, ktoré integrujú alebo využívajú magnetické technológie v našom odvetvíOlovnatý induktor Produkty.
Populárne Tagy: olovnatý induktor, Čína olovení výrobcovia induktorov, dodávatelia, továreň
