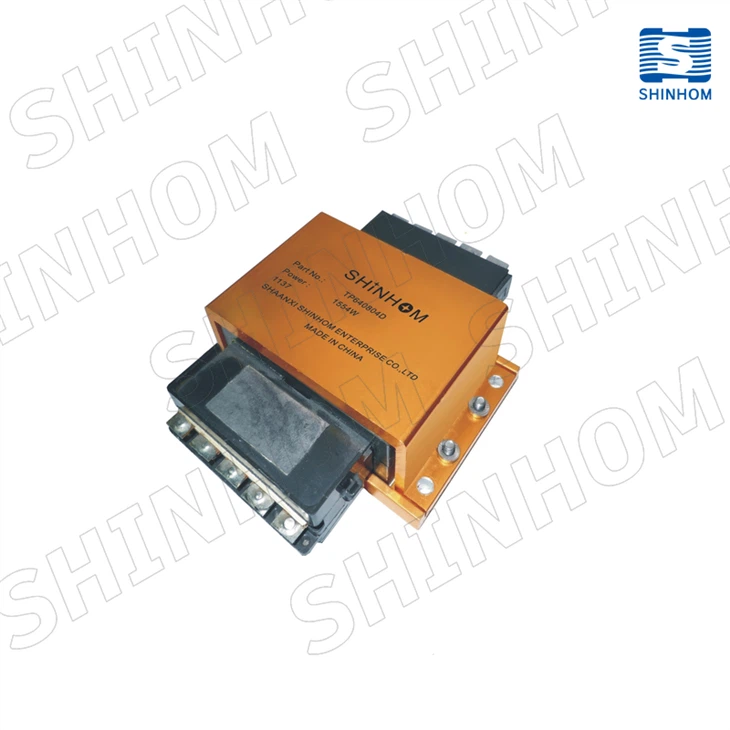

Vysokovýkonný planárny transformátor,
Najväčší rozdiel medzi planárnym transformátorom a tradičným transformátorom je železné jadro a vinutie. Planárne transformátory používajú malé veľkosti E, RM alebo prstencové feritové jadro, zvyčajne vyrobené z vysokofrekvenčného výkonového feritového materiálu, s nízkou stratou jadra pri vysokej frekvencii; Vinutie je vyrobené z viacvrstvovej dosky s plošnými spojmi a vinutie alebo medený plech je navrstvený na vysokofrekvenčné železné jadro roviny, aby vytvoril magnetický obvod transformátora. Tento dizajn má nízky jednosmerný odpor medi, nízky únik a distribuovanú kapacitu, čo môže spĺňať konštrukčné požiadavky rezonančného obvodu. A vďaka dobrému magnetickému tieneniu magnetického jadra možno potlačiť vysokofrekvenčné rušenie.
V porovnaní s tradičnými transformátormi majú planárne transformátory hlavne tieto vlastnosti:
(1) Vysoká prúdová hustota. Planárne transformátorové drôty sú v skutočnosti nejaké rovinné vodiče, takže hustota prúdu je vysoká.
(2) Vysoká účinnosť. Účinnosť môže dosiahnuť 98% ~ 99%.
(3) nízky pocit úniku. Približne 0,2 % primárnej indukčnosti.
(4) Dobrá vodivosť tepla. Krátka vzdialenosť horúceho kanála a nízky nárast teploty.
(5) Nízke vyžarovanie EMI. Dobré tienenie jadra môže znížiť žiarenie na veľmi nízku úroveň.
(6) Malá veľkosť. Na zmenšenie veľkosti sa používa malé magnetické jadro.
(7) Dobrá opakovateľnosť parametrov. Pretože štruktúra vinutia je pevná a vopred opracovaná, parametre sú stabilné.
(8) Široký rozsah pracovnej frekvencie. Frekvencia sa pohybuje od 10 kHz do 800 kHz.
(9) Široký rozsah pracovných teplôt. Prevádzková teplota je -40 stupeň ~ 130 stupňov .
(10) Dobrá izolácia. Planárny transformátor je zložený z vodivého obvodu a izolačnej dosky, ktoré sa navzájom prekrývajú, aby sa zabezpečilo, že vinutia, primárny - sekundárny a sekundárny môžu dosiahnuť izolačnú izoláciu 4 kV.
| Produktová séria | 1. PE20 ✉ | 2. TP14 ✉ | 3. TP18 ✉ |
| 4. TP20A ✉ | 5. TP20B ✉ | 6. TP25D ✉ | |
| 7. TP25F ✉ | 8. TP30 ✉ | 9. TPER14 ✉ |
